主要特點
頻率范圍介于 100 kHz 至 44 GHz
最高 1 GHz 內部射頻調制帶寬
出色的調制頻率響應、誤差矢量幅度 (EVM) 和鄰道功率比 (ACPR)
面向 FR1 和 FR2 的 5G NR 信號生成
可滿足未來的 WLAN 頻率和帶寬要求
優異的 SSB 相位噪聲和 EVM 性能

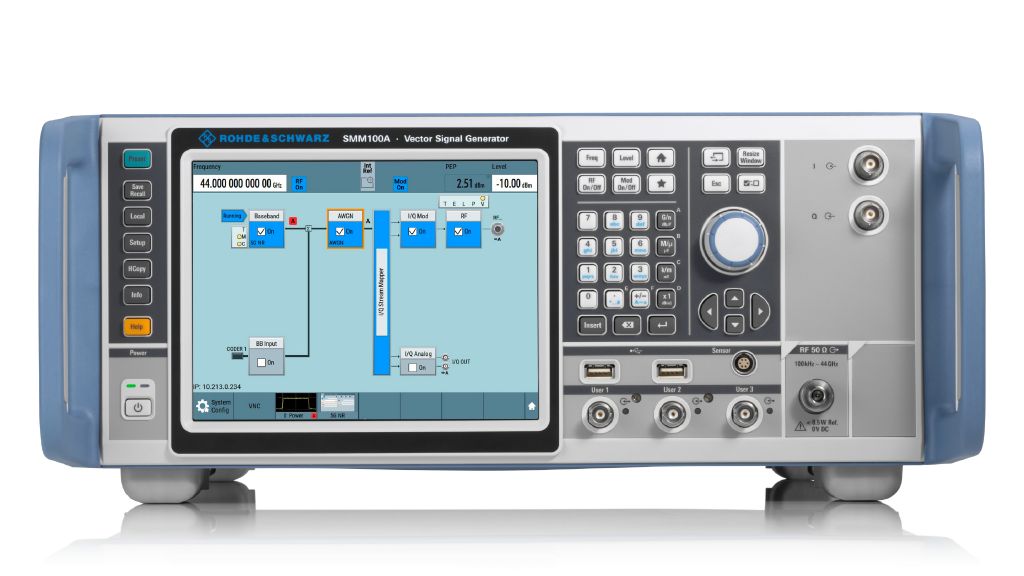

在1GHz射頻頻率下，R&SSMM100A矢量信號發生器的SSB 相位噪聲小于 -129 dBc，偏移值為 20KHz。典型值為 -134 dBc，進一步降低了5dB。儀器不僅具備出色的射頻性能，在高頻條件下還具有優越的調制特性。
在 28 GHz 射頻頻率下，R&SISMM100A 可針對 100 MHz的 5G NR 信號提供小于 -42 dB(0.8%) 的優異 EVM 性能，符合 3GPP 測試模型 3.1。
優越的平坦頻率響應
調制帶寬內的信號頻率響應同樣會顯著影響可實現的 EVM 性能，需要盡量在發生器的整個射頻頻率范圍內降低幅度和相位頻率響應。
R&S@SMM100A 通過智能方式補償對頻率響應產生的內部影響。在整個1GHz射頻調制帶寬范圍內R&S@SMM100A測得的幅度頻率響應小于 0.4 dB。
探究可擴展性
R&SISMM100A 標配為支持最高 120 MHz的射頻調制帶寬。用戶可以根據具體要求使用許可密鑰將帶寬擴展至1GHz。儀器的任意波形內存也可以從 64 Msample 靈活擴展至最高2 Gsample。R&SISMM100A 還隨附各種頻率選件，將頻率最高擴展至 44 GHz。用戶可以精確配置 R&SSMM100A以滿足實際要求。
探索易用性
8.4" 觸摸屏，操作便捷
直觀的結構化用戶界面以框圖形式呈現
在完整信號流路徑中的不同點以圖形方式實時監控信號
上下文關聯的聯機幫助系統和帶代碼生成器的內置 SCPI宏記錄器輕松實現自動化
移動通信標準
R&S@SMM100A 非常適用于生成符合重要無線通信標準的信號，是用于5G NR 基站一致性測試的理想信號發生器。
借助 R&S?SMM-B1044頻率選件，儀器能夠覆蓋高達 7.125 GHz的 5G NR FR1頻段和高達 44 GHz 的FR2 頻段。帶寬擴展至1GHz后，儀器能夠滿足 5G 應用中不斷提高的信號帶寬要求。
準備就緒，支持下一代 Wi-Fi技術
WLAN 同樣顯現出更高頻率和更大帶寬的發展趨勢。Wi-Fi6E 技術使用 5.8 GHz至 7.125 GHz的頻率EEE 802.11be 等末來的 WLAN 標準早已規定 320 MHz 的信號帶寬。借助高達 7.5 GHz的 R&S?SMM-B1007 頻率選件和帶寬擴展至 500 MHz的 R&SSMM-K524 選件R&S@SMM100A 信號發生器非常適用于執行組件、模塊和設備的WLAN 測試。
