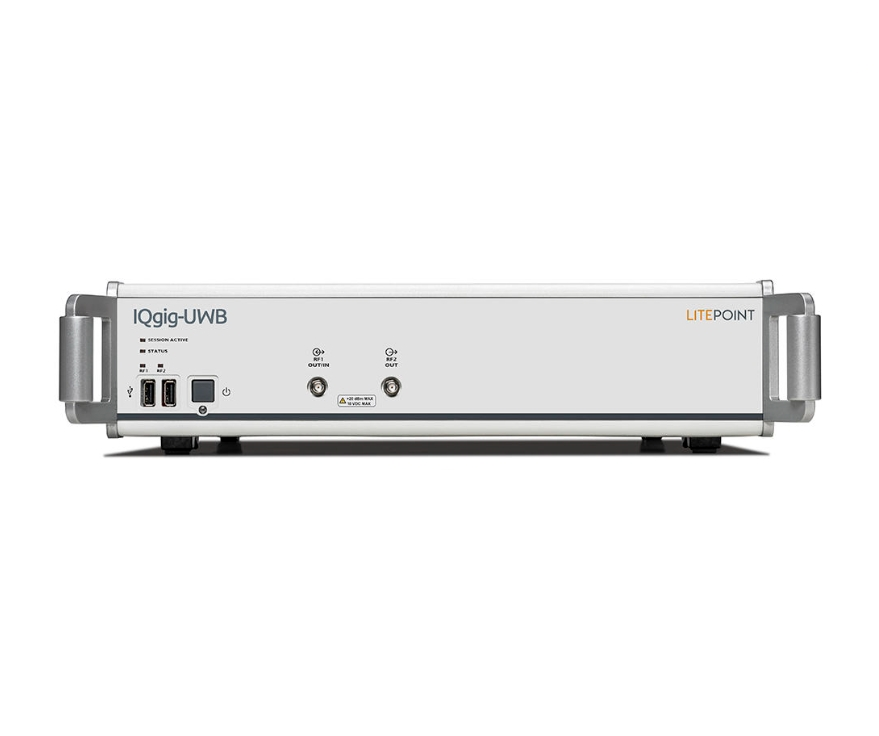

IQgig-UWB 測試儀
超寬帶（UWB）測試系統
IQgig-UWB 宣傳冊
IQgig-UWB 演示
IQgig-UWB? 測試儀是業界第一款完全集成的一體化測試解決方案，用于對采用超寬帶 (UWB) 802.15.4z 技術的設備進行物理層測試。
IQgig-UWB 是研發特性分析、大批量生產和認證的理想選擇。使其成為實現從實驗室到生產車間的經濟高效、無縫過渡的完美平臺。
從研發、認證到生產車間的 UWB (802.15.4z) 測試
完整的超寬帶測試解決方案，所有信號生成、分析和處理均包含在單個強大的儀器中
集成的 VSG 和 VSA 覆蓋 5 GHz 至 19 GHz 的頻率范圍
實現全面的發射機和接收機測試，單次帶寬超過 1 GHz
精密觸發和響應機制，實現皮秒級精度的精確飛行時間 (ToF) 測量
結合IQ5631功率和延遲控制模塊 (PDCM)，IQgig-UWB 可實現低于 -100 dBm 的每個天線接收器靈敏度測試以及到達角校準/驗證，每個端口可配置延遲線高達 80 ps。
包括對 UWB 技術標準 802.15.4z 的支持
UWB 完整無線 (OTA) DVT 解決方案
用于超寬帶測距 (ToF) 和到達角 (AoA)特性分析以及超寬帶設備射頻參數數據收集的全面解決方案
OTA DVT 室為 UWB 設備特性分析和設計驗證提供緊湊靈活的解決方案
針對 UWB 測試優化的高性能 Vivaldi 天線：在 UWB 頻率上具有高增益，可提高 OTA SNR，為 AoA 測試提供精確的相位中心，并提供平坦的群延遲
單極化和雙極化Vivaldi 天線用于方位角和仰角 AoA 表征/校準
UWB PHY 一致性認證測試解決方案
經過FiRa TM聯盟的 UWB RF PHY 一致性測試驗證
可供授權測試實驗室 (ATL) 進行 PHY 一致性認證測試或由 FiRa 成員作為預認證測試的一部分使用
完整的解決方案包括硬件平臺和使用 UWB 命令接口 (UCI) 控制測試儀和被測設備 (DUT) 的測試程序
專為 UWB 制造測試而設計
完全集成的測試解決方案取代了傳統的機架堆疊臺式設備，簡化了測試設置
直觀的 GUI 和編程界面可輕松訪問詳細的 RF 分析
交鑰匙IQfact+? 應用軟件為校準和驗證提供快速可靠的結果
面向領先 UWB 芯片組制造商的交鑰匙解決方案
立即開始使用 IQfact+ 軟件解決方案對領先的超寬帶芯片組進行測試
非常適合特性分析和生產，可實現測試儀控制、DUT 控制和數據收集的自動化
節省設置時間和開發成本
UWB 技術選項
超寬帶
Wi-Fi，802.11ad（可選），802.11ay（可選）
5G NR（可選）
何時及何地使用 IQgig-UWB？
適用于實驗室或大批量制造環境
對于支持 UWB 的模塊和最終產品
適用于支持 UWB 的汽車、移動、資產跟蹤或醫療保健設備
